1. 概述

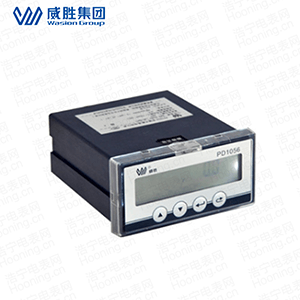

PD1056-2N單相電子式直流多功能電能表是一款集測量、計量、LCD顯示、通信于一體的電力儀表，可以測量電網電壓、電流、功率，并能計量電能。通信接口支持MODBUS-RTU通信規約。儀表選配2路開關量輸入和2路開關量輸出，可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)，或選用1路可靈活控制的變送輸出。
2. 工作原理
本儀表系列采用了高精度的采樣計量、高速的MCU進行數據處理以及豐富的液晶顯示屏和非易失存儲器。
本儀表具有電壓、電流采樣輸入接口，1路RS485通信接口，1路功率脈沖輸出接口;可選配2路開關量輸入、輸出或1路靈活選定的變送輸出功能(4～20mA、0～20mA、0～24mA、0~5V、0~10V);有四個按鍵輸入和段碼式液晶顯示。
3. 技術指標
|
項目 |
性能參數 |
|||
|
規格 |
單相 |
|||
|
測 量
|
直流電壓 |
輸入范圍 |
0~1.2Un |
|
|
阻抗 |
>2Mù |
|||
|
直流電流 |
電流規格 |
分流器額定電壓輸入：50mV 75mV 100mV |
||
|
功耗 |
<0.05VA(單路額定電流) |
|||
|
功率 |
精度0.5% |
|||
|
計量 |
電能 |
電能 (準確度等級0.5級) |
||
|
數字信號 |
電量脈沖輸出 |
1路光耦輸出 |
||
|
選配功能（只能選擇一種功能） |
開關量功能 |
2路機械繼電器輸出(250V(AC)/3A、30V(DC)/3A) |
||
|
2路干接點輸入 |
||||
|
變送信號輸出 |
(1路)4mA～20mA、0mA～20mA、0mA～24mA、0V~5V、0V~10V靈活選擇的變送信號輸出 |
|||
|
準確度等級優于0.5級 |
||||
|
通 信 |
接口與通信規約 |
RS485口: Modbus RTU規約 |
||
|
通信地址范圍 |
Modbus RTU:0~ 247; |
|||
|
波特率 |
1200bps~9600bps |
|||
