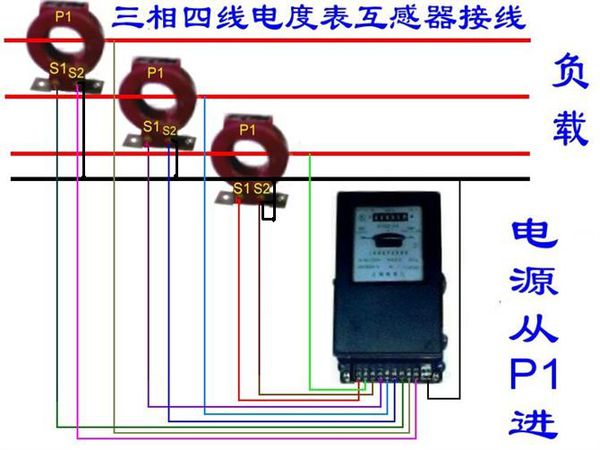

三相四線互感器的接線圖如上圖所示，

翻過接線端子蓋,就可以看到接線圖。其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源；10、11是接零端。為了安全，應將電流互感器S2端連接后接地。

注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，

即1、2、3為一組；4、5、6 為一組；7、8、9 為一組。

這就是三相四線電表互感器的接線方式。
